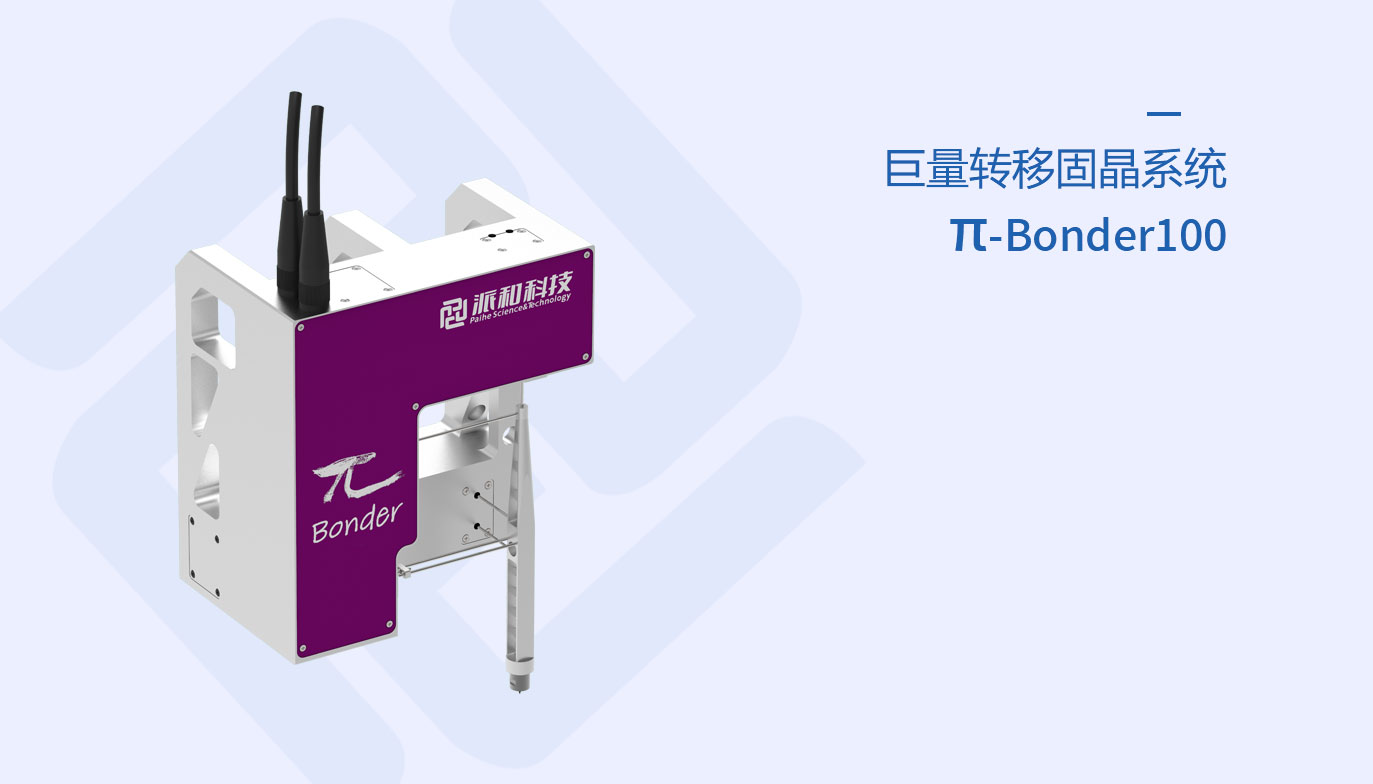

π Bonder 100固晶頭是一種適用于Mini LED等巨量轉移行業的高速往復運動設備。
它采用壓電陶瓷控制技術，能實現100Hz頻率正交雙軸耦合的穩定間歇式往復運動（運動時間4ms，空閑時間6ms）。
設備可實現縱向最大行程1.55mm，在采用最大行程時末端重復精度可達10μm以內。
橫向動作可實現對基板75-700mm/s的運動速度做出位移補償，使固晶頭機構末端在運動周期的固晶工作時間內相對基臺做直上直下的縱向運動。
項目 | 規格 |
尺寸 （長*寬*高） | 386mm×200mm×196mm |
重量 | 4.5kg（不包括線纜） |
人機接口 | RJ45以太網接口 |
額定輸入 | 176–264VAC, 50–60Hz |
待機功率 | 約20W，視工作環境 |
固晶時間 | 4ms |
I/O啟動電平 | 10– 30VDC |
使用環境 | 溫度：5–40℃（41–104℉） 相對濕度：20%-80% 僅限室內使用 |
項目 | 規格 |
尺寸（長*寬*高） | 170mm×232mm×112mm |
重量 | 4.5kg |
刺晶頻率 | 100Hz |
Z向行程 | 1.1mm 可調 |
Y向行程 | 1.2mm 可調 |
Y向補償速度 | 75mm/s–700mm/s |
針尖末端重復精度 | ≤±5μm |
固定方式 | 螺栓固定，D=M5 |
